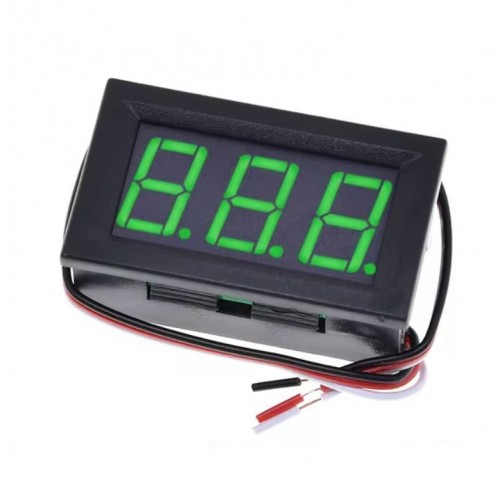

Вольтметр цифровий 0-30V DSN-DVM-568L-3G (три дрота) ЗЕЛЕНИЙ

описание:

DSN-DVM-568L-3 представляет собою цифровий вольтметр, Який призначення для вимірювання напруги постійного струм електричного кола.

Спроектовано цифровий вольтметр на основе семисегментного індікатора, керуючої мікросхеми та других допоміжніх компонентів.

Дисплей призначення для відображення значення поточного напруги.

Дана модель вольтметра має зелене підсвічування.

діапазон вимірювання напруги знаходиться в межах від 0 до 30 в.

Похібка вимірювання складає около 1%.

Підключається цифровий вольтметр до вімірюваної електричного кола с помощью 3 проводів.

Призначення проводів:

VCC (червоний провід): напряжение живлення 4,7 - 30 В

GND (чорний провід): «Земля»

VIN (білий провід): вимір напруги зовнішнього пристрою 0 - 30В

Даній цифровий вольтметр можна підключіті 2 способами:

Если напряжение живлення вімірюваного кола знаходітьс я в діапазоні від 4,5 до 30 В, то Пристрій можна підключіті безпосередно до вімірюваного кола.

При необхідності цифровий вольтметр можна підключіті до окрема джерела живлення, тоді до вімірюваного кола та патенти підключіті вивід VIN ..

  діапазон напруги живлення пристрою ставити від 4,7 до 30 В.

Використання напруги живлення понад 30В, віведе Пристрій з ладу.

В якості захисту від перевіщення допустимого значення напруги рекомендується Встановити на вхід Запобіжник, супресори и т.д.

Технічні Параметри цифрового вольтметра:

діапазон вімірюваніх напруг, В 0 ... 30

Напруга живлення, В 4,7 ... 30

Похібка вимірювання,% 1

Вхідній Опір НЕ менше, кОм 100

Струм споживання НЕ более, мА 18

Час вимірювання, мс 300

Колір дисплея Зелений

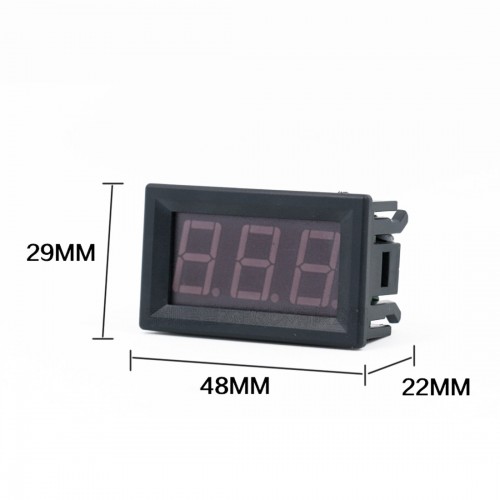

габаритні розміри, мм 48 х 29 х 22

Розмір монтажного відчинив для кріплення, мм 46 х 27

Вага, грам 19

діапазон робочих температур, ° C -10 ... +65
