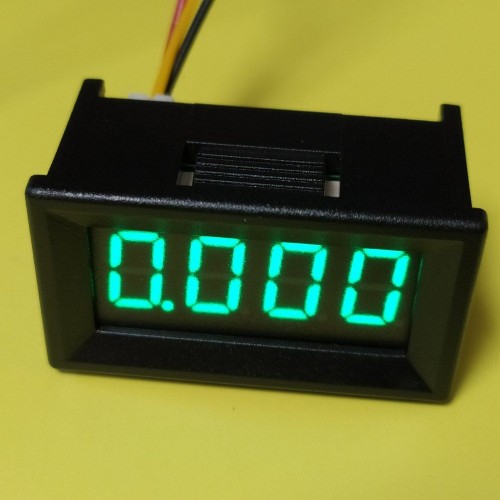

Вольтметр цифровий 0-100V 036L-4 вбудований (три дроти) зелений

0-100В 4 цифри

0-100V 036L-4 являє собою цифровий вольтметр, який призначений для вимірювання напруги постійного струму електричного кола. Цей пристрій можна використовувати в блоках живлення, зарядних пристроях різних приладів тощо. Також його можна використовувати для вимірювання напруги в різних електричних ланцюгах, під'єднавши пристрій до виводів.

Особливостями цього вольтметра є низька вартість і висока точність вимірювання. Спроектовано цифровий вольтметр на основі семисегментного індикатора, керуючої мікросхеми та інших допоміжних компонентів. Дисплей призначений для відображення значення поточної напруги. Ця модель вольтметра має зелене підсвічування. Діапазон вимірювання напруги знаходиться в межах від 0 до 100 В. Похибка вимірювання становить близько 1%.

Завдяки невеликим розмірам, цифровий вольтметр можна вмонтувати в будь-який пристрій. На зворотному боці корпусу розташовані монтажні отвори, що дають змогу закріпити пристрій на плоскій поверхні.

Підключається цифровий вольтметр до вимірюваного електричного кола за допомогою 3 дротів. Призначення виводів:

VCC (червоний дріт): напруга живлення 3,7 - 30 В

GND (чорний дріт):

"земля"

VIN (білий дріт):

вимірювання напруги зовнішнього пристрою DC 0.000V-100.0V

Цей цифровий вольтметр можна під'єднати 2 способами:

Якщо напруга живлення вимірюваного ланцюга перебуває в діапазоні від 4,5 до 30 В, то пристрій можна під'єднати безпосередньо до ланцюга.

За необхідності цифровий вольтметр можна під'єднати до окремого джерела живлення, тоді до вимірюваного ланцюга необхідно під'єднати вивід VIN.

Живиться пристрій від вимірюваного електричного кола або зовнішнього джерела живлення. Діапазон напруги живлення пристрою становить від 3,7 до 30 В. Використання напруги живлення понад 30 В, виведе пристрій з ладу. Як захист від перевищення допустимого значення напруги рекомендується встановити на вхід запобіжник, супресор тощо.

Технічні параметри цифрового вольтметра:

Діапазон вимірюваних напруг, В 0,000 ... 100

Напруга живлення, В 3,7 ... 30

Похибка вимірювання, % 1

Вхідний опір не менше, кОм 100

Струм споживання не більше, мА 18

Час вимірювання, мс 500

Колір дисплея: зелений

Габаритні розміри, мм 40*22*20

Розмір монтажного отвору для кріплення, мм 38 х 21

Діапазон робочих температур, °C -10 ... +65
