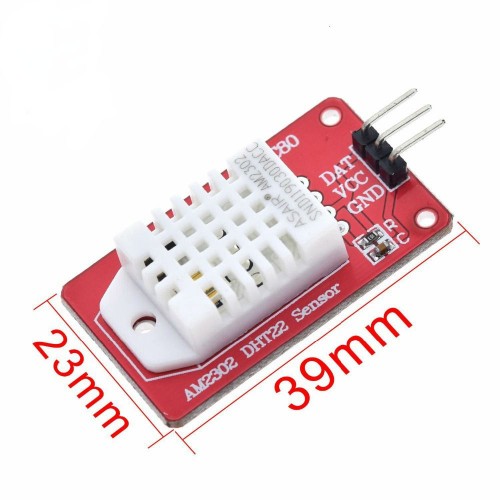

Високоточний цифровий модуль датчика температури і вологості AM2302 DHT22 для Uno R3

Модуль датчика вологості і температури DHT22 (AM2302) призначений для вимірювання показань вологості і температури навколишнього середовища. Даний модуль дозволяє отримати більш точні значення і має більш широким діапазоном вимірюваних параметрів ніж його аналог - датчик DHT11.

Плата модуля спроектована на основі датчика AM2302. Модуль зібраний на базі чутливого ємнісного датчика вологості, NTC-термістора і 8-бітного АЦП. АЦП необхідний для перетворення аналогових сигналів датчика в цифрові. Особливостями датчика є: низьке енергоспоживання і невеликі розміри. Затримка передачі отриманих значень становить 2 секунди. Датчик вимірює відносну вологість навколишнього середовища в діапазоні 0 - 100%, а температуру від -40 до +80 ° C.

Підключається датчик до платформи Arduino Uno або іншим мікроконтролерним пристроїв за допомогою 3 висновків (VCC, GND і OUT). Через контакт OUT на цифровий порт контролерних пристрою передаються отримані від датчика значення параметрів. Отримані від датчика дані можна подивитися у вікні монітора порту до якого він підключений.

Подавати Живлення на плату датчика можна від зовнішнього джерела живлення напругою 5 В, плати Arduino або іншого мікроконтролерного пристрою. Живлення підключається за допомогою контактів VCC (+5 В) і GND ( «земля»).

Якщо у вас не встановлена ​​бібліотека DHT для роботи в середовищі Arduino IDE, то її можна завантажити за посиланням.

Технічні характеристики датчика:

Модель DHT22

Напруга живлення, В 3,3 ... 5,5

Діапазон вимірювання вологості,% 0 ... 100

Точність вимірювання вологості,% ± 2

Діапазон вимірювання температури, ° C -40 ... +80

Точність вимірювання температури, ° C ± 0.5

Час затримки, з 2

Розміри модуля, мм 38 x 16 x 10
